产品概述

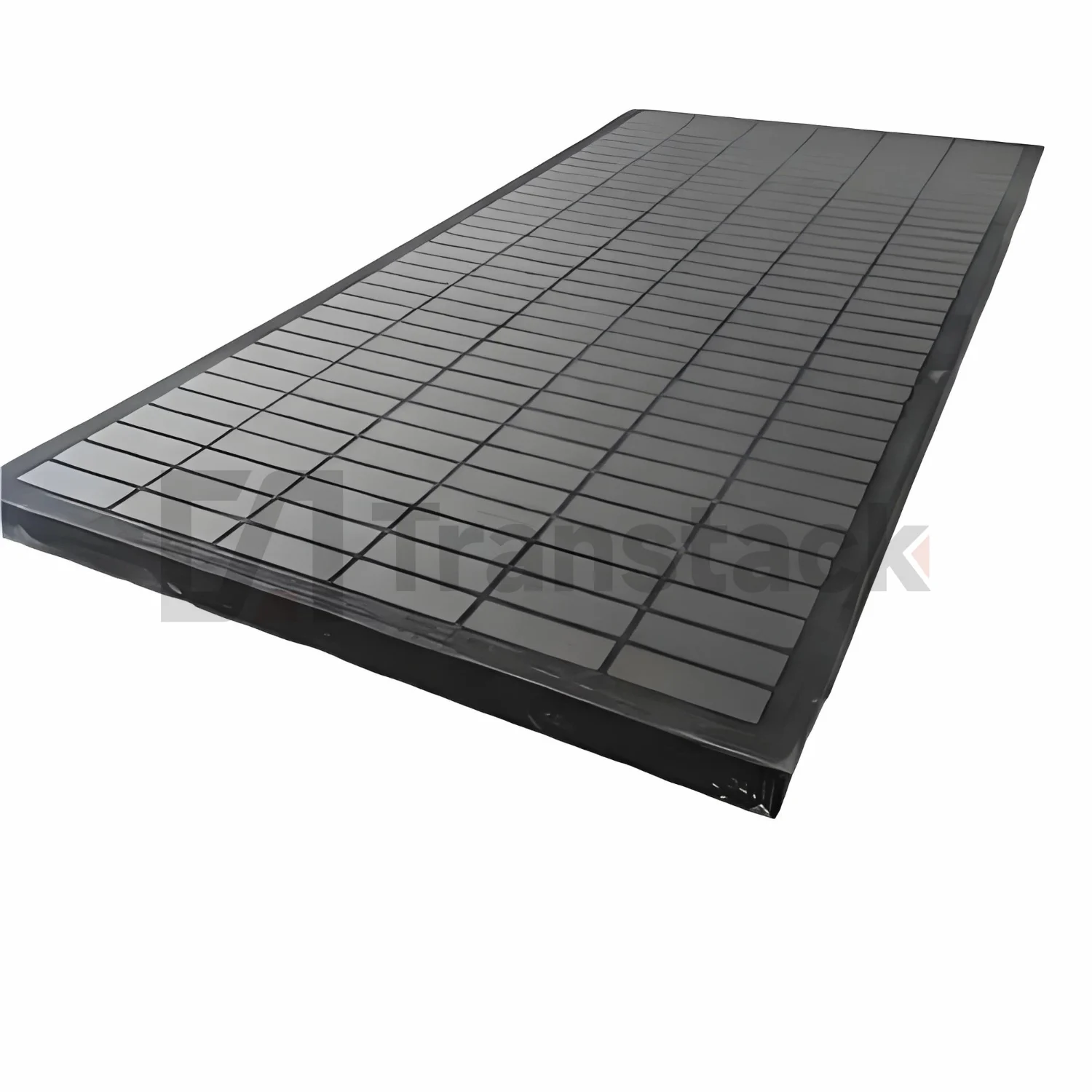

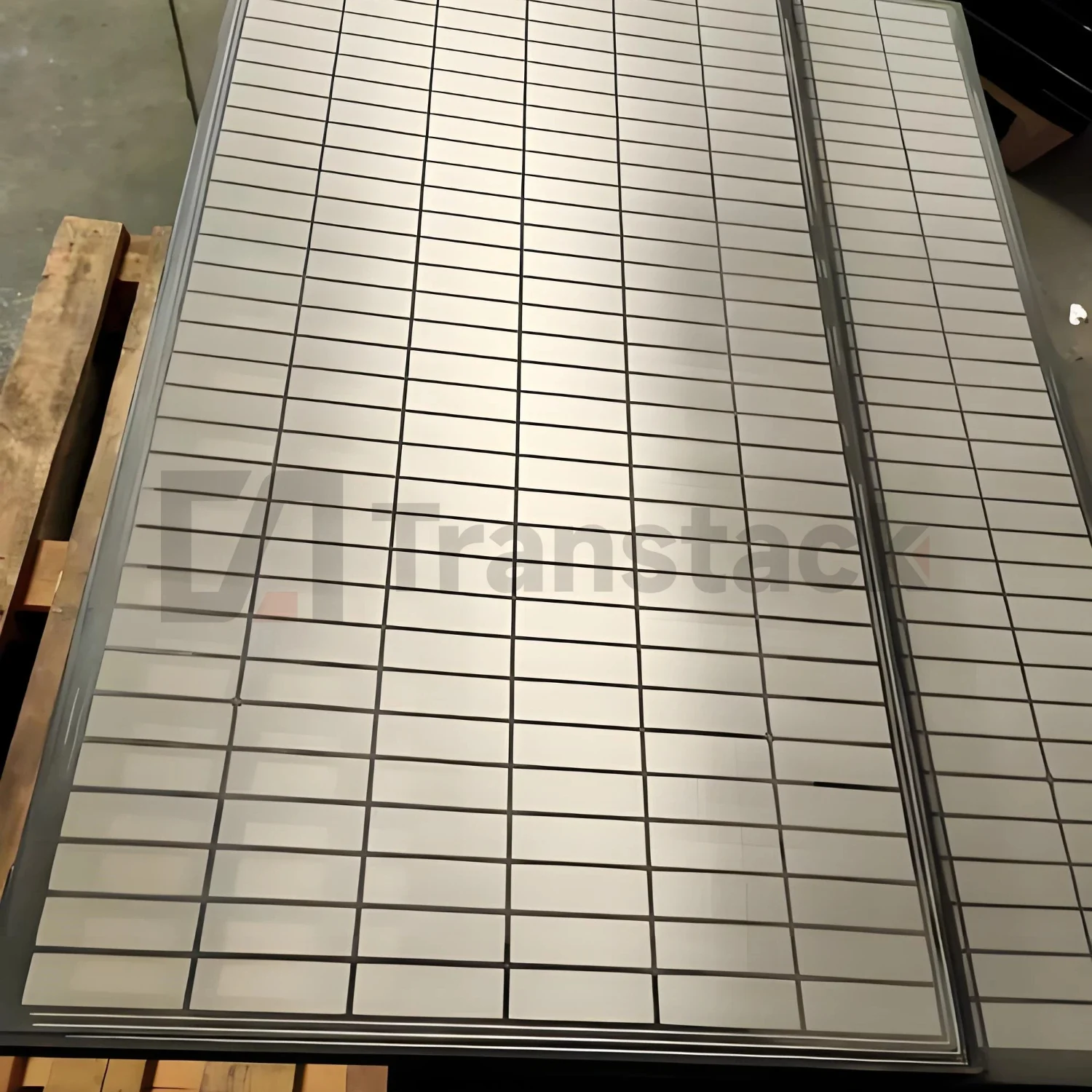

框架筛网是将编织筛网、冲孔板或焊接网等筛面材料，经张紧后与金属或非金属刚性框架组合而成的模块化筛分组件。框架为筛网提供稳定的支撑结构，确保筛面平整、张力均匀，同时实现快速安装与更换。框架筛网广泛应用于各类振动筛、固定筛、旋转筛及过滤设备中，是提升筛分效率、降低维护成本的理想选择。
结构组成
框架筛网主要由三部分构成：
筛面材料：平纹/斜纹/席型编织网、冲孔板、焊接网、拉伸网等，依筛分需求选定。
框架：矩形或圆形刚性边框，材质可为碳钢、不锈钢、铝合金、聚氨酯或木材。
固定方式：筛网通过压板、焊接、粘接、螺栓或嵌入方式固定于框架内，保持张紧。
工艺特点
标准化尺寸：框架按筛机型号或客户图纸制成标准规格，互换性好。
张力可控：筛网在组装时被均匀张紧，消除松弛区域，保证筛分精度。
刚性支撑：框架防止筛网在载荷下凹陷或变形，尤其适用于大筛分面积或重型物料。
边缘密封：框架与筛机之间可加装密封垫或橡胶条，防止物料侧漏。

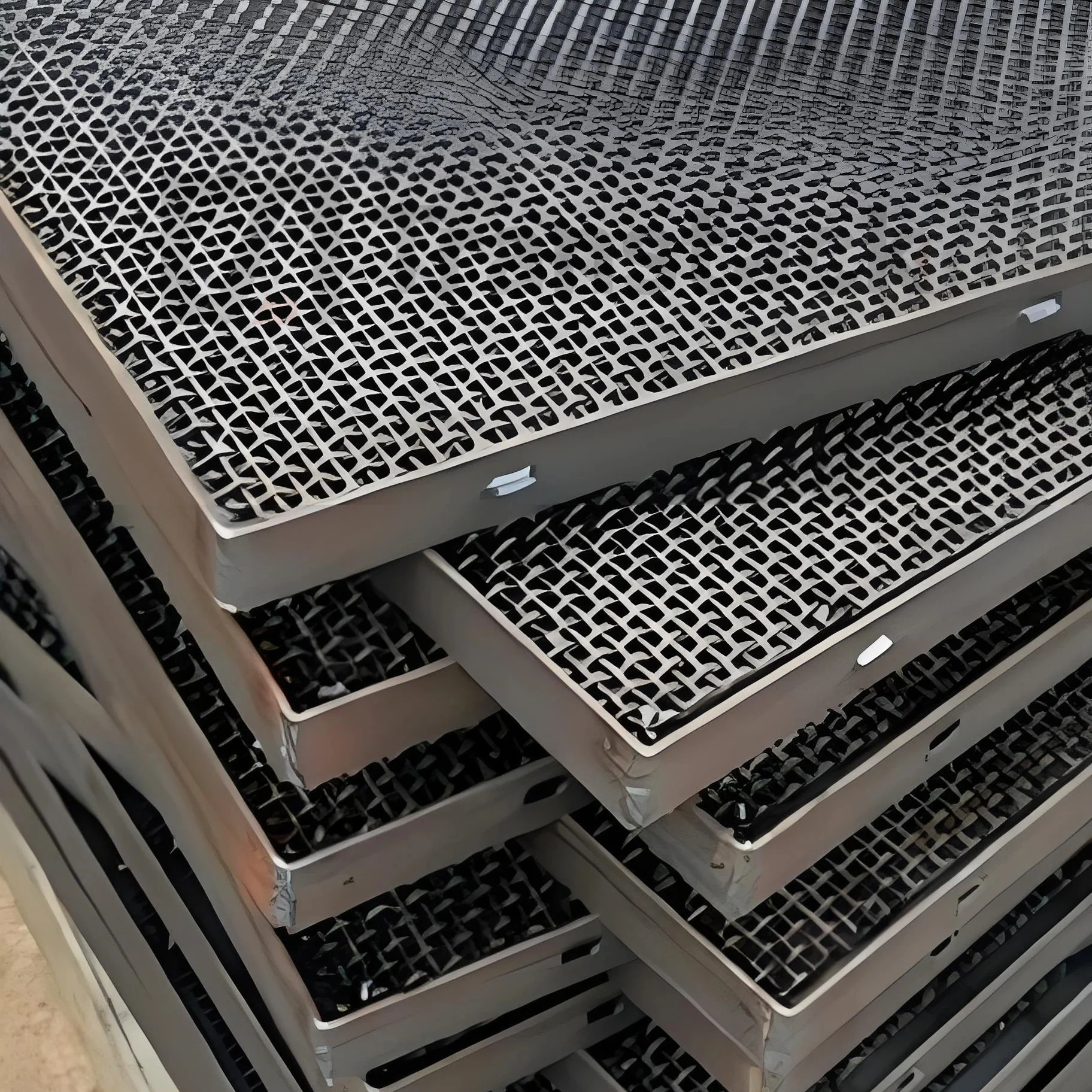

可堆叠设计：多层框架筛网可组合成多级筛分系统，实现粒度分级。
可更换筛面：框架可重复使用，仅更换破损的筛网材料，降低运营成本。
材质规格
| 组件 | 常见材质 | 特性 |
| 筛面材料 | 不锈钢编织网、冲孔板、焊接网、拉伸网 | 依精度、强度、耐磨性要求选择 |
| 金属框架 | 碳钢（Q235）、不锈钢（304/316L）、铝 | 强度高、耐腐蚀、可喷涂或镀锌 |
| 非金属框架 | 聚氨酯（PU）、木材、塑料 | 轻质、耐腐蚀、不伤筛机、成本低 |
| 密封材料 | 橡胶、硅胶、聚氨酯 | 防漏料、减振 |
框架筛网常用尺寸范围
- 框架外形：矩形（500×500mm ～ 2000×3000mm）、圆形（Φ200mm ～ Φ2000mm）
- 框架厚度：10 mm ～ 50 mm（视材质及强度要求）
- 筛网规格：依选用筛面材料确定（目数、孔径、板厚等）
- 固定方式：螺栓压紧、楔块锁紧、快速卡扣、焊接
- 表面处理：金属框架可热镀锌、电镀锌、喷塑、涂漆
框架筛网类型对比
| 框架类型 | 材质 | 特点 | 适用场景 |
| 金属焊接框架 | 碳钢/不锈钢 | 强度最高、耐磨损、可重复使用 | 矿业、重型筛分、大尺寸筛网 |
| 聚氨酯框架 | 聚氨酯 | 轻质、耐腐蚀、减振、不粘料 | 潮湿物料、化工、食品 |
| 木制框架 | 胶合板、实木 | 成本低、易加工、一次性使用 | 实验室、小批量、低载荷 |
| 快速卡扣框架 | 不锈钢/塑料 | 无需工具即可更换筛网 | 频繁换网、多品种小批量生产 |
| 螺栓压紧式框架 | 碳钢/不锈钢 | 牢固可靠，适用于高振动强度 | 大型振动筛、重型分级 |
核心优势
安装更换便捷
框架式结构使筛网成为独立模块，拆卸和安装无需在现场张紧或焊接，大幅缩短停机时间。
筛分精度稳定
刚性框架保持筛网平整张力，避免因物料冲击或振动导致的网面松弛、孔径变化。
结构强度高
框架承载筛网整体受力，保护筛网边缘不被撕裂，适用于大流量、大颗粒或重型物料。
密封防漏
框架边缘可配备密封条，与筛机侧板紧密贴合，杜绝物料从边缘渗漏。
适应性强
可适配圆振筛、直线筛、高频筛、滚筒筛、固定格栅等各类设备，且支持多层叠放。经济耐用
框架可长期重复使用，仅需更换筛面材料，降低备件成本。
典型应用领域
矿业与冶金：铁矿石、煤炭、有色金属分级筛；烧结矿筛板；球团筛分。
砂石与建材：机制砂、碎石分级；水泥生料筛分；石灰石、石膏筛分。
化工与肥料：化肥、复合肥颗粒分级；塑料颗粒、树脂筛分；纯碱、盐筛分。
食品加工：小麦、玉米、大米清理分级；淀粉、糖粉、盐筛分；咖啡豆分级。
环保与再生：垃圾焚烧底渣筛分；废旧塑料清洗筛分；厨余垃圾预处理筛分。
制药与生物：原料药过筛；粉末分级；颗粒制剂筛分。
定制能力
我们支持按客户筛机图纸或样品1:1定制框架筛网：
框架尺寸与形状：矩形、圆形、半圆形、扇形（用于滚筒筛）等。
筛面材料选择：编织网、冲孔板、焊接网、拉伸网任选。
框架材质：碳钢（可镀锌）、不锈钢、铝合金、聚氨酯、木材。
固定方式：螺栓孔、卡扣座、楔块槽、快速搭扣。
密封配置：橡胶垫、聚氨酯密封条、硅胶圈。
多层设计：可将不同目数的筛网组合在同一框架内，或制作双层框架。
使用注意事项
定期检查：框架是否有变形、焊缝开裂；筛网是否有破损或松弛。
密封维护：检查边缘密封条是否老化或脱落，及时更换以防漏料。
螺栓紧固：对于螺栓压紧式框架，每次开机前应检查螺栓扭矩。
存放：备用的框架筛网应平放存储，避免重压导致框架弯曲。
技术标准
产品可提供材质证明及尺寸检测报告：
GB/T 5330 — 编织筛网基材标准
JB/T 6389 — 振动筛用筛板（框架部分）
用户图纸 — 按客户要求验收
