异形孔冲孔网

产品概述

异形孔冲孔网是以金属板材为原料，通过定制模具与数控冲压工艺加工而成的板网产品，孔型涵盖长槽孔、六角孔、菱形孔、鱼鳞孔、百叶孔、十字孔、椭圆孔、心形孔、梅花孔等非标准几何形状。异形孔冲孔网突破了圆孔与方孔的功能局限，可根据特定需求实现防滑、导流、隐私遮蔽、定向过滤、降噪、装饰艺术等复合功能，广泛应用于建筑幕墙、交通设施、食品机械、矿业筛分、家电外壳等领域。

工艺特点

定制模具：根据客户图纸或需求开制专用硬质合金冲孔模具，可复制任意复杂孔型。

精密冲压：数控冲床配合高精度定位，保证孔型一致性及排列精度，孔径偏差≤±0.1mm。

排列方式多样：支持直排、错排、波浪排、同心圆排、渐变排、图案排等多种排列设计。

板厚适应性：可加工0.3mm~8.0mm厚度的金属板材，较薄板用于装饰，较厚板用于结构件。

灵活后续加工：冲孔后板材可进行折弯、焊接、卷圆、喷涂、阳极氧化、拉丝等处理。

材质规格

参数范围

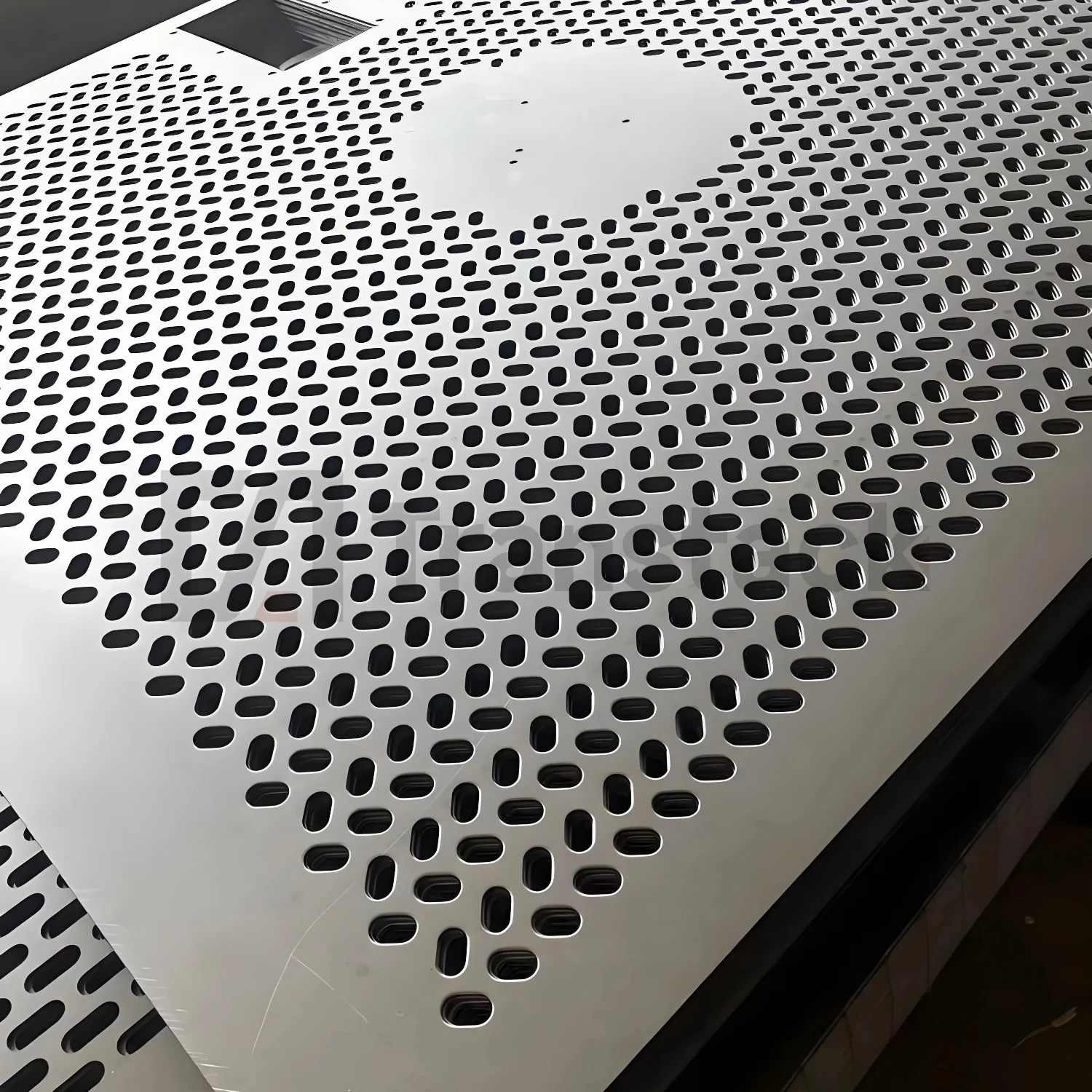

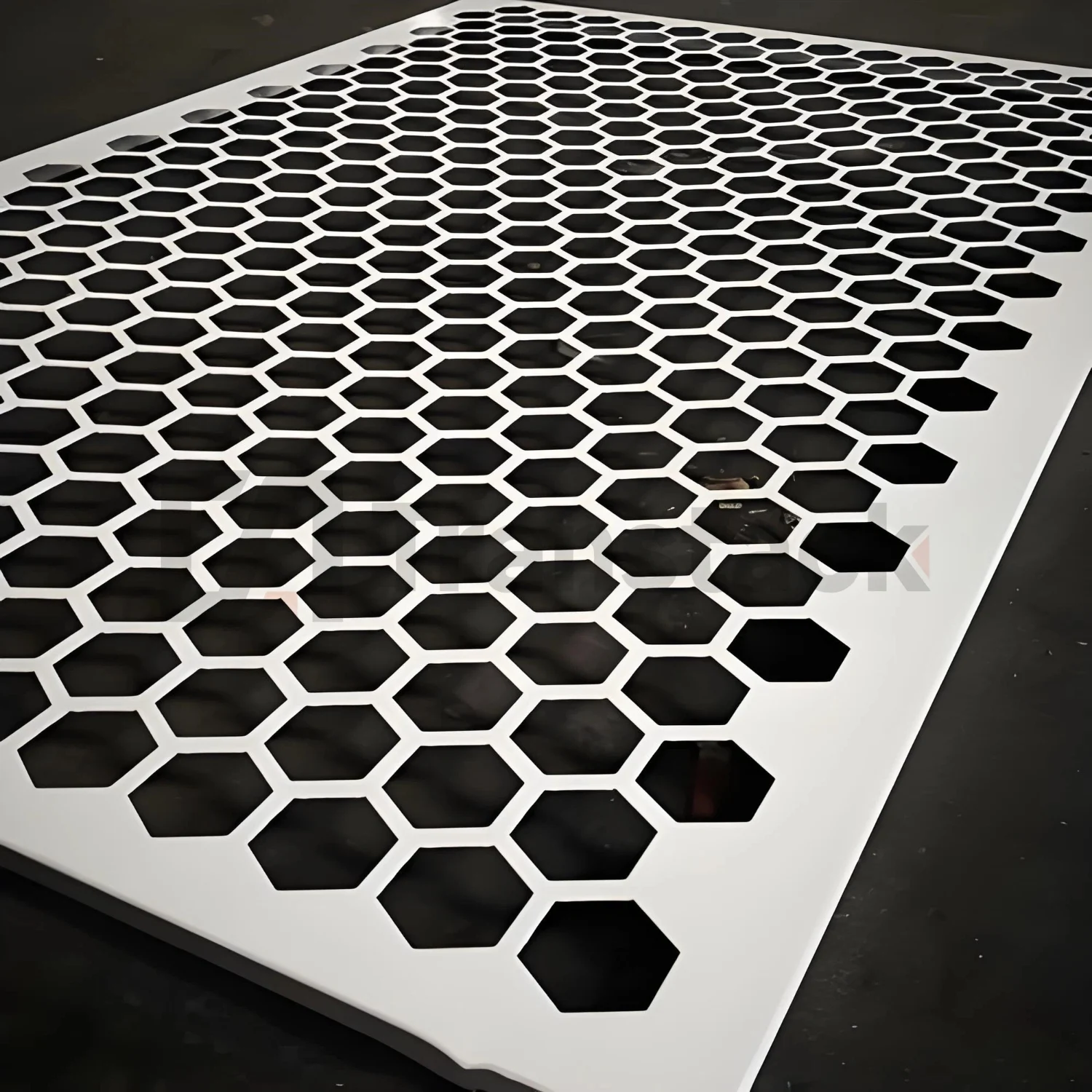

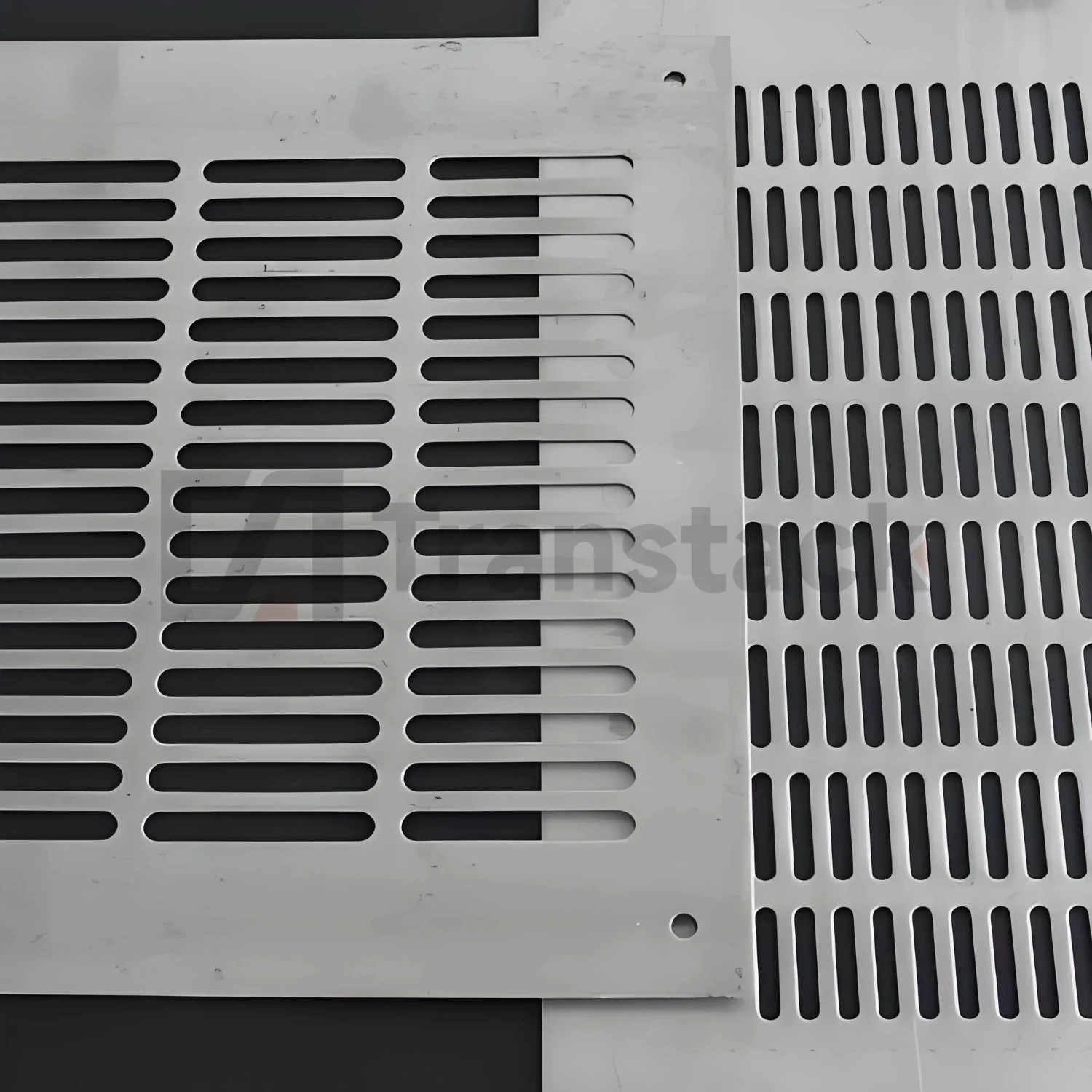

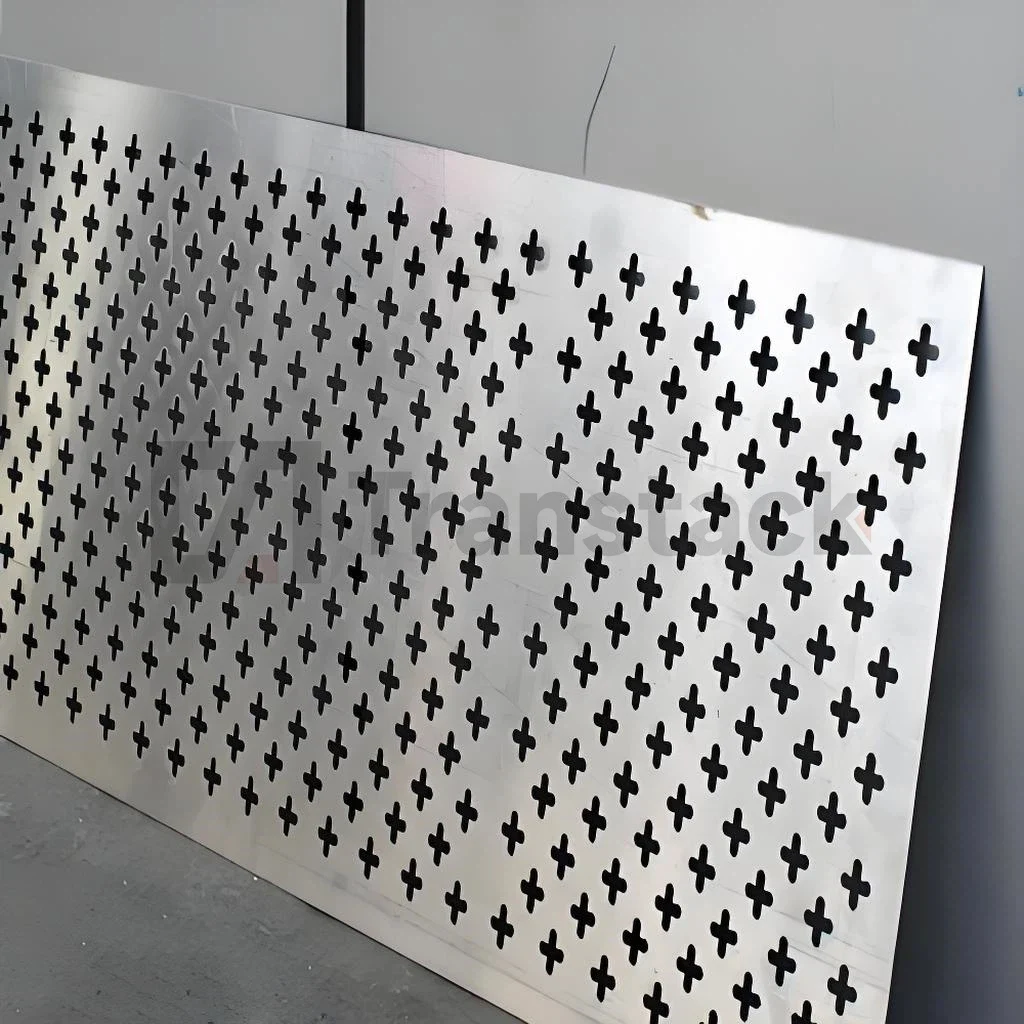

典型孔型：长槽孔（矩形）、六角孔、菱形孔、鱼鳞孔、百叶孔、十字孔、椭圆孔、心形孔、梅花孔、异形艺术孔

孔尺寸范围：最小特征尺寸0.8mm ～ 最大特征尺寸150mm

孔距：根据孔型及功能需求定制

开孔率：10% ～ 60%（依孔型及排列密度）

板厚：0.3 mm ～ 8.0 mm

板宽：≤ 2000 mm（可拼接）

板长：≤ 6000 mm（可定制）

表面处理：喷涂、烤漆、镀锌、阳极氧化、抛光、拉丝、氟碳涂层

常见异形孔类型及功能表

核心优势

功能高度定制
每种孔型对应特定功能：长槽孔用于定向导流/高开孔率筛分；鱼鳞孔用于单向通风/防雨；百叶孔用于隐私遮蔽/通风散热；六角孔/菱形孔用于高强度防滑踏板；梅花孔/心形孔用于装饰艺术。

视觉独特美观
异形孔阵列可组成图案、文字、渐变效果，赋予建筑立面、室内装饰、产品外壳独特的艺术质感。

定向过滤与分级
长槽孔适用于片状、针状物料的高效筛分，使物料定向排列通过；椭圆孔可实现对非球形颗粒的定向拦截。

防滑与安全
鱼鳞孔、凸包孔、拉胀孔等特殊孔型能形成凸起或毛边，增加表面摩擦系数，适用于楼梯踏板、走道平台。

隐私与防护兼顾
百叶孔、微型异形孔可在保持通风/采光的同时，遮挡视线或阻挡小虫。

节省材料与减重
异形孔排列优化较圆孔/方孔可获得更高开孔率，降低单位面积重量，节省成本。

典型应用领域

建筑幕墙与装饰：外立面遮阳板、铝单板幕墙、室内隔断屏风、吊顶天花板、栏杆装饰。

交通设施：地铁车辆通道板、公交车防滑踏板、楼梯踏步板、桥梁检修走道。

食品与肉类加工：鱼鳞孔用于油炸机传送带沥油板；长槽孔用于蔬菜脱水机筛板；六角孔用于肉类绞肉机筛片。

矿业与筛分：长槽孔筛板用于洗煤脱水、矿石分级；椭圆孔用于片状物料筛分（如云母、石墨）。

农业与粮食：玉米/大豆清理筛选用长槽孔分级；稻谷脱壳机用鱼鳞孔筛板。

暖通与家电：空调室外机防护网（百叶孔）；音响网罩（六角孔/梅花孔）；微波炉门板（小异形孔）。

家具与工艺品：金属家具面板、灯具灯罩、花盆套、礼品包装盒。

安防与屏蔽：防爆盾牌观察窗护网、电磁屏蔽网（六角孔、微异形孔）。

定制能力

我们提供完整的异形孔冲孔网定制服务：

孔型开发：来图定制任何几何形状；也可根据功能需求由我们推荐最优孔型。

排列设计：等距排列、渐变排列、随机排列、图案/文字排列。

板形加工：冲压圆片/方片、折弯成槽/弧/桶、卷圆焊接、边缘倒角。

精度控制：孔径公差可达±0.05mm，位置公差±0.1mm（特定条件下）。

表面处理：喷涂（RAL色卡）、烤漆、镀锌、阳极氧化、拉丝、镜面抛光。

技术标准

产品严格执行以下标准并提供检测报告：

GB/T 3098 — 冲孔板技术条件

用户定制图纸 — 可按国际或客户企业标准执行

ISO 9001 — 质量管理体系
