圆孔冲孔网

产品概述

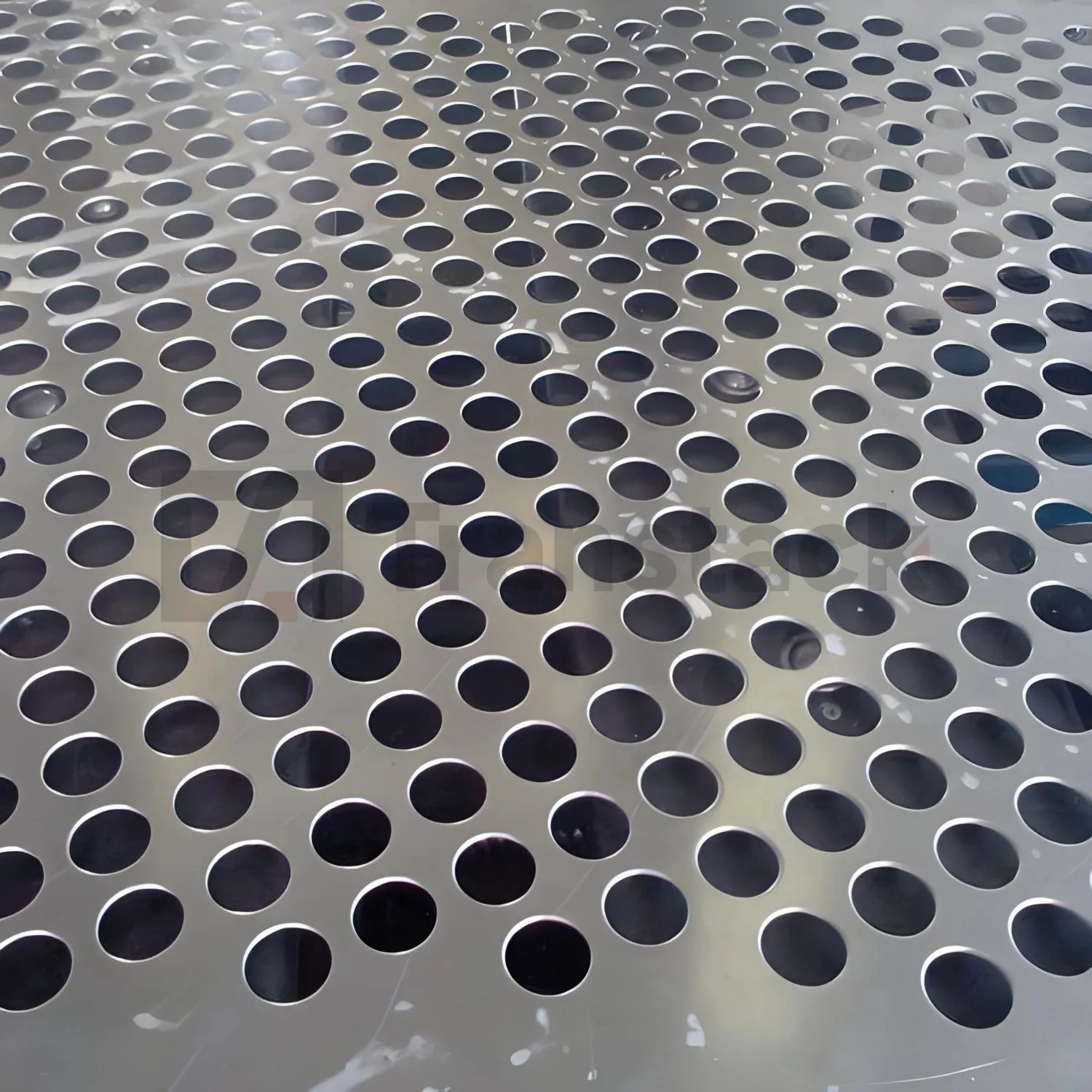

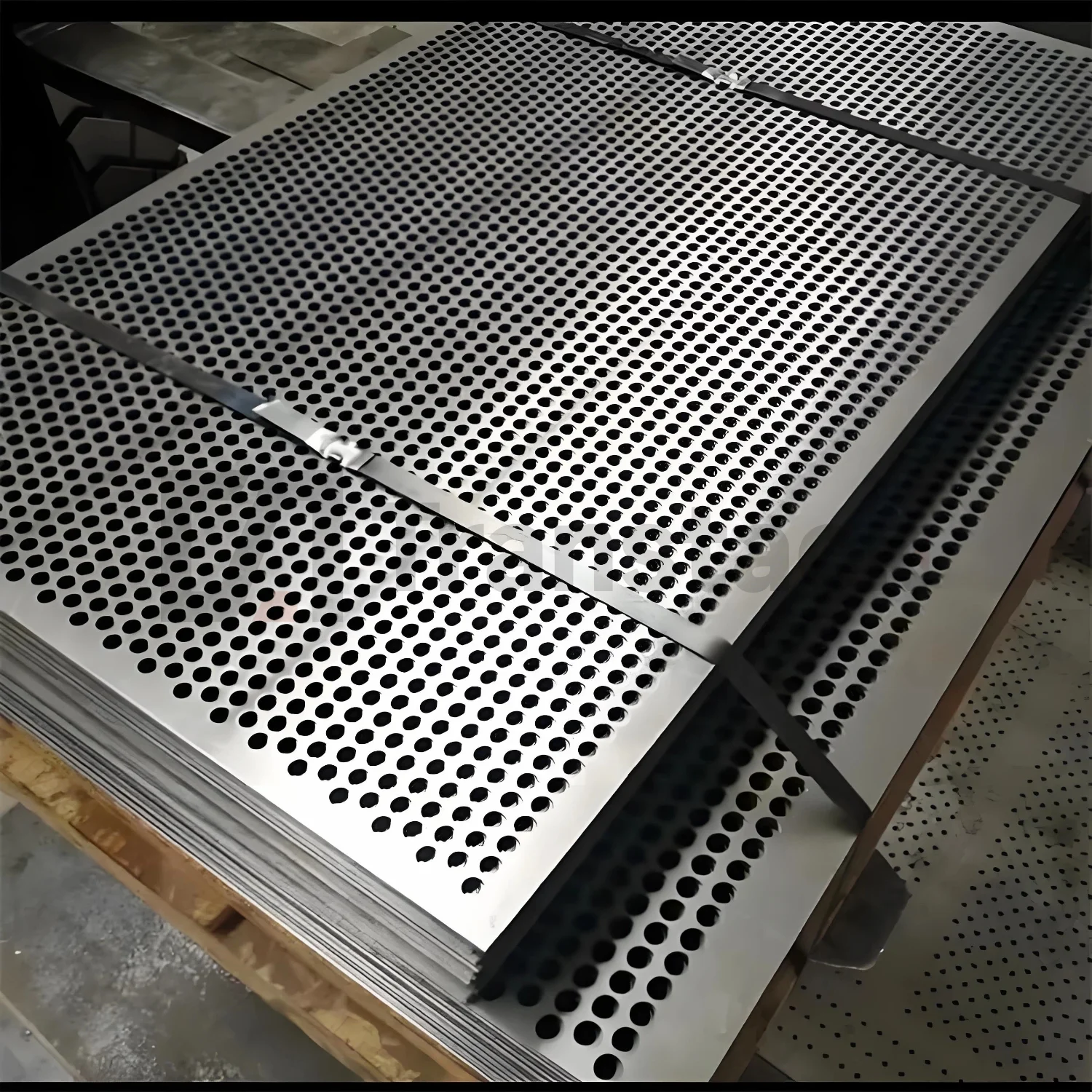

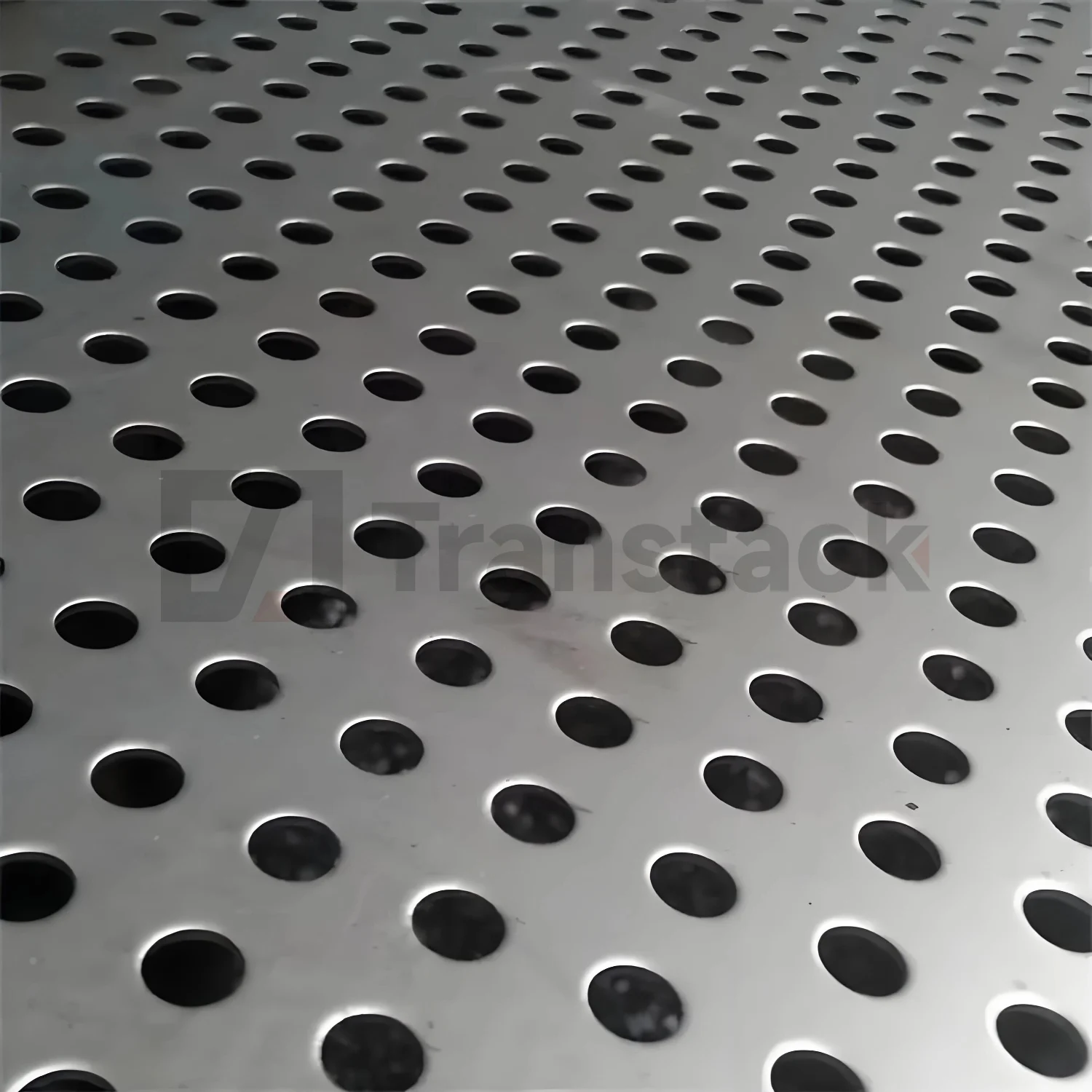

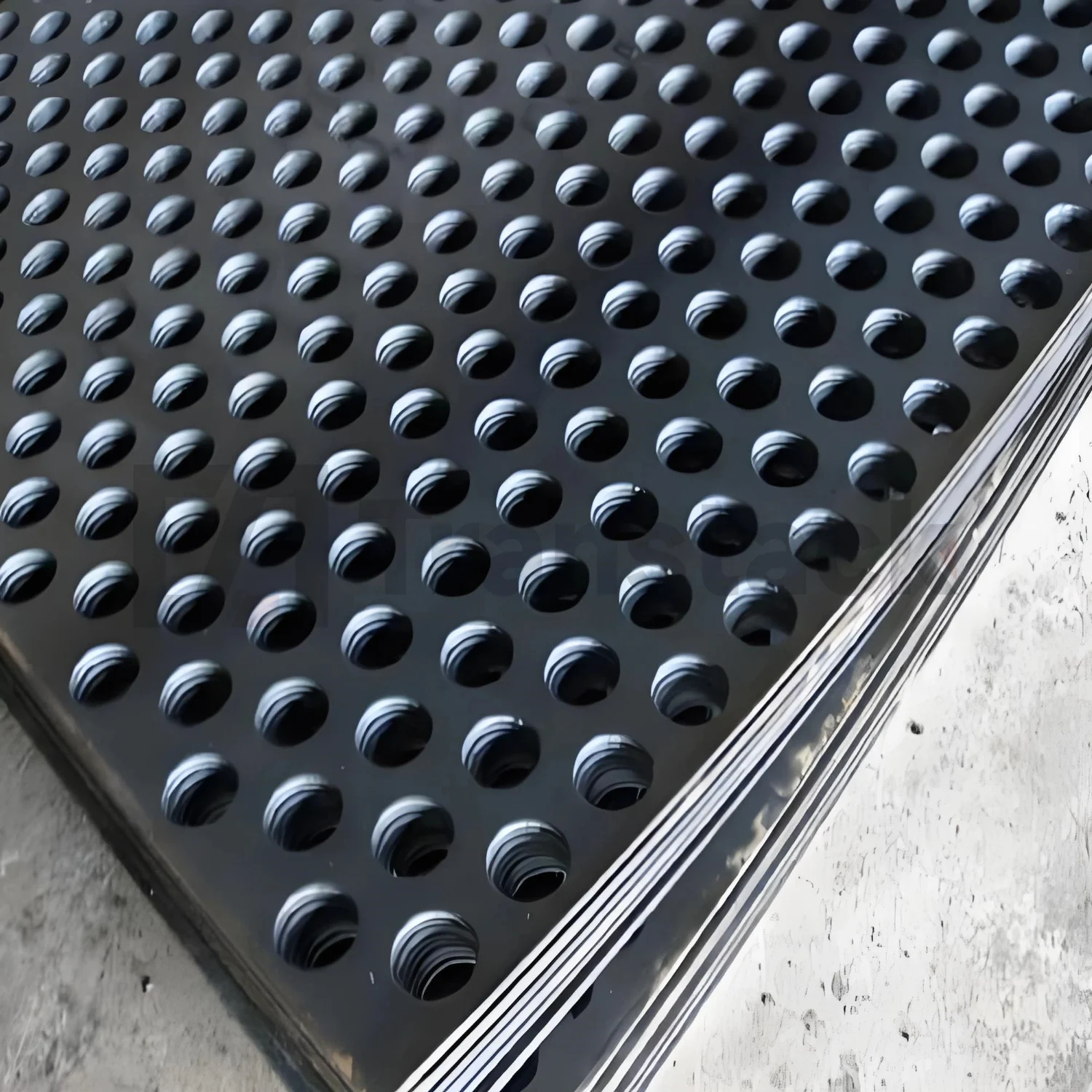

圆孔冲孔网是以金属板材为原料，通过精密冲模与数控冲床连续冲压加工而成的板网产品，孔型为规则圆形，呈直排、错排或特定排列方式。圆孔冲孔网兼具筛分过滤、通风透光、装饰美观及结构承载多重功能，是工业筛分、建筑装饰、声学降噪、食品机械、矿业筛板等领域最通用的冲孔网材。

工艺特点

精密冲裁：采用硬质合金模具一次性冲压成型，孔壁光滑、无毛刺，孔径偏差控制在±0.05mm以内。

排列灵活：可提供直排（90°正交）、错排（60°梅花形）、圆弧排等排列方式，满足不同开孔率与强度需求。

板厚范围广：从薄板（0.3mm）到中厚板（12mm）均可加工，适应轻质过滤到重型筛分多种场景。

无余料浪费优化：通过排样设计可降低废料率，节约材料成本。

可后续加工：冲孔后的板片可进行折弯、焊接、卷圆、喷塑、阳极氧化等二次处理。

材质规格

参数范围

孔径（d）：0.5 mm ～ 200 mm

孔距（中心距）：1.0 mm ～ 300 mm

排列方式：直排（90°）、错排（60°）、圆弧排

开孔率：10% ～ 70%（常见范围 20%～50%）

板厚（t）：0.3 mm ～ 12.0 mm（推荐孔径 ≥ 板厚）

板宽：≤ 2000 mm（可拼接）

板长：≤ 6000 mm（可定制）

表面处理：喷涂、烤漆、镀锌、氧化、抛光、拉丝

核心优势

通透性极佳
圆孔规则排列，开孔率高（最高可达70%），流体、气体、光线、热量可均匀通过，阻力小。

筛分精度稳定
孔径一致性好，平面度高，适用于颗粒分级、固液分离等筛分工艺，不易堵孔。

结构强度高
保留板面完整边框及筋区，承载能力远优于编织网或焊接网，可承受较大冲击载荷。

美观现代
圆孔阵列形成独特的视觉纹理，适用于建筑幕墙、室内吊顶、栏杆装饰等设计场景。

易于清洁维护
表面无死角，可用高压水枪、蒸汽或化学清洗快速再生，满足食品、医药卫生要求。

降噪吸声
搭配背后空腔或吸音材料，可构成微穿孔吸声结构，降低噪音。

典型应用领域

工业筛分与过滤：矿山振动筛板、饲料分级筛、粮食清理筛、果汁压滤机筛板、污水处理格栅。

建筑装饰：幕墙外立面、铝板天花、隔断屏风、楼梯踏板、阳台护栏、遮阳百叶。

声学降噪：消声器护面板、发电机房吸音板、高速路隔音屏障、会议室吸音吊顶。

食品机械：蔬菜脱水机托盘、烘烤炉网板、糖果筛分机筛板、肉类加工沥水板。

农业与畜牧：粮食烘干机筛板、种子清选筛、鸡舍通风板、饲料粉碎机筛片。

矿业与冶金：洗煤厂脱水筛板、矿石分级筛、烧结矿冷却筛板。

家电与电子：音响网罩、微波炉门板、通风口面板、屏蔽罩。

交通运输：地铁车辆通道板、公交车踏步、船舶舱壁护板。

定制能力

我们支持根据您的图纸或工况要求定制：

孔径与孔距：非标孔径、不等距排列、区域渐变孔径

排列方式：直排、错排、同心圆排、弧形排

板形加工：冲压成型为圆片/方片、折弯成槽型/弧形、焊接成筒、卷圆

边缘处理：留边、倒角、攻丝、焊接边框、包胶

表面处理：喷塑（多种颜色）、电镀锌、热镀锌、阳极氧化、抛光

技术标准

产品严格执行以下标准，可提供材质证明、孔径检测报告及力学性能数据：

GB/T 3098 — 冲孔板技术条件

ISO 9001 — 质量管理体系

ASTM E162 — 冲孔板防火性能（如需）

EN 10204 — 材质证明
