方孔冲孔网

产品概述

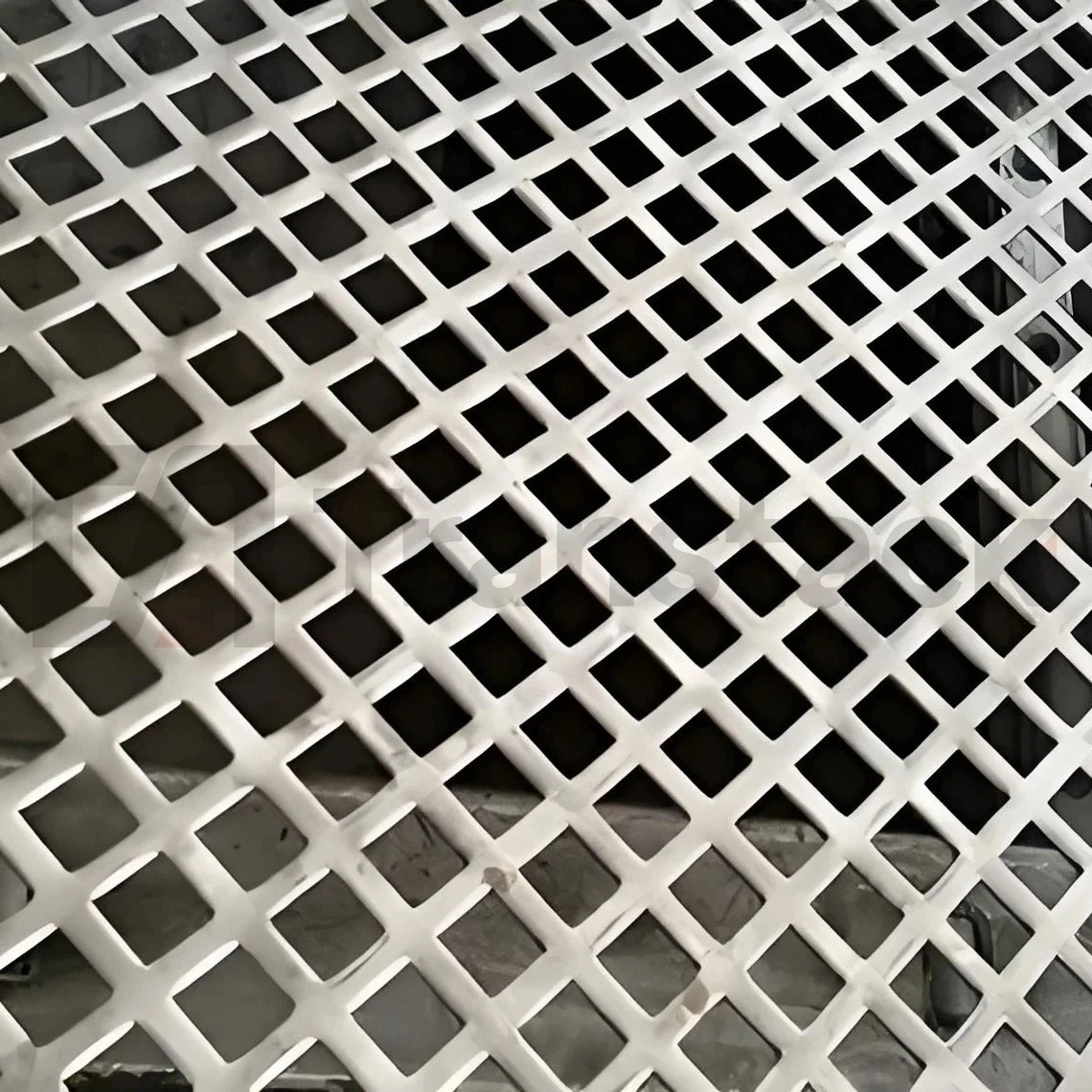

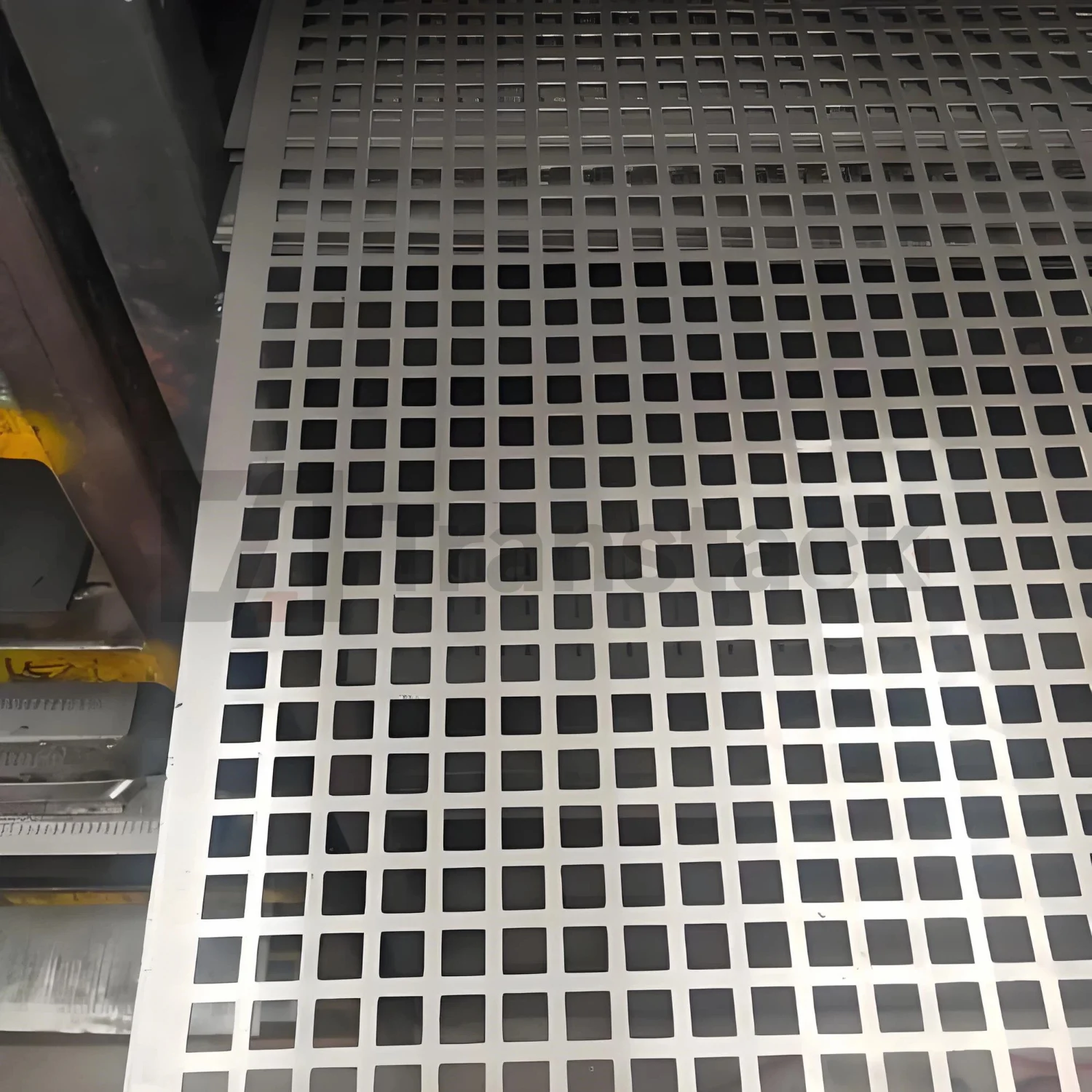

方孔冲孔网是以金属板材为原料，通过高精度冲压模具加工而成的板网产品，孔型为正方形，呈正交（直排）或错排排列。方孔结构带来业内最高的开孔率，物料或流体通过阻力极小，广泛用于要求高通量、高效率筛分的工业场景，同时兼具筛分、过滤、防护、装饰等多种功能。

工艺特点

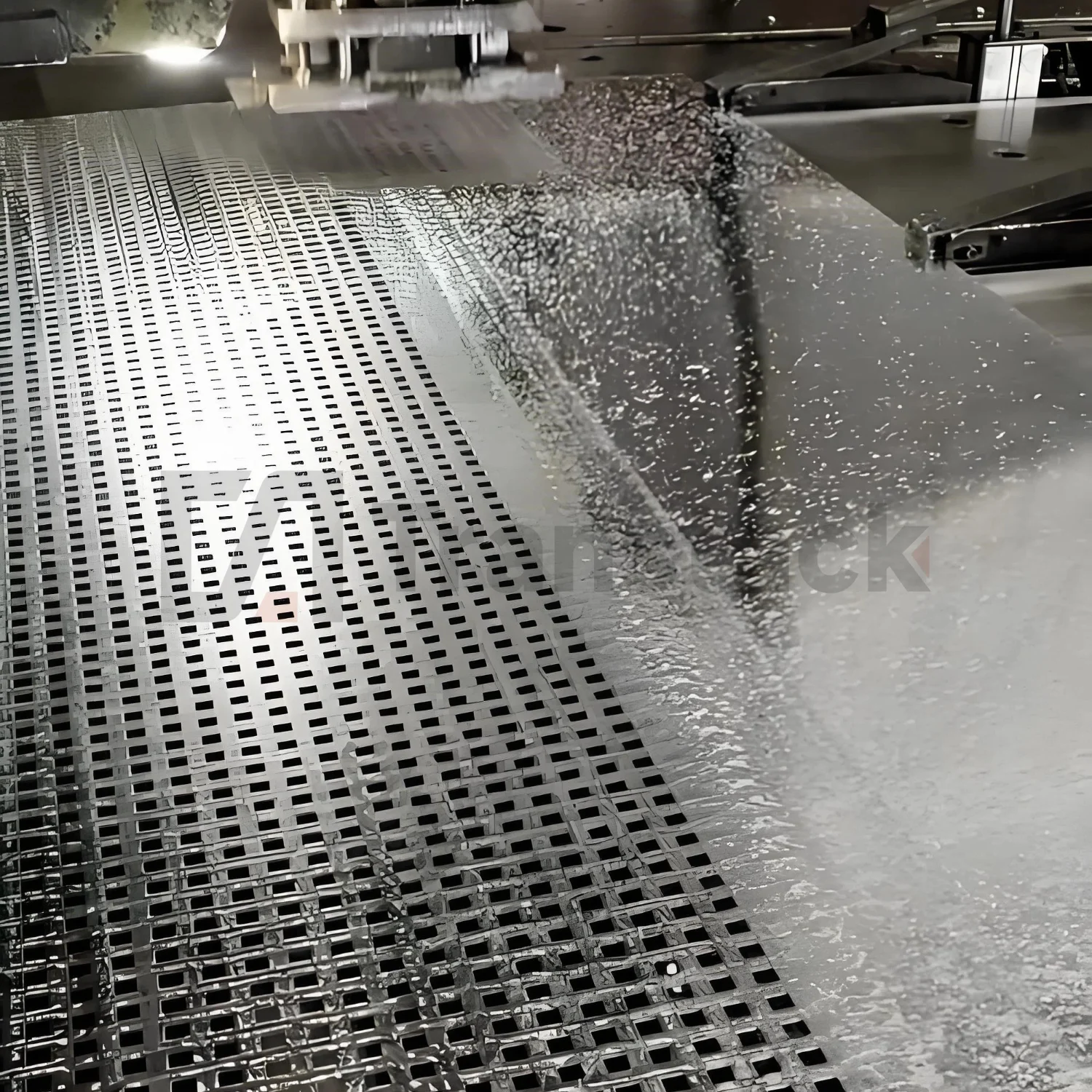

高效冲压：采用数控冲床与硬质合金方孔模具，一次成型，孔壁垂直、无毛刺，孔径偏差≤±0.1mm。

高开孔率设计：通过优化孔距与排列，开孔率可达40%~80%（远超圆孔的同等排列密度），有效提升通过流量。

排列方式灵活：提供直排（正交对齐）、错排（梅花形，45°或60°偏移），以适应不同强度与通透率需求。

板厚适应范围广：可加工0.5mm~10mm厚度板材，孔边距与板厚的比例需满足模具寿命和强度要求。

可后续加工：冲孔后的板片可进行折弯、焊接、卷圆、喷塑、镀锌等二次处理。

材质规格

参数范围

孔径（方孔边长 L）：1.0 mm ～ 200 mm

孔距（中心距，即孔边到相邻孔边距离）：2.0 mm ～ 250 mm

排列方式：直排（90°正交）、错排（45°或60°梅花排）

开孔率：40% ～ 80%（常见值50%~70%）

板厚（t）：0.5 mm ～ 10.0 mm（推荐孔径 ≥ 板厚×1.5）

板宽：≤ 2000 mm（可拼接）

板长：≤ 6000 mm（可定制）

表面处理：喷涂、烤漆、镀锌、氧化、抛光

核心优势

最高开孔率
方孔在正交排列下可达到理论最大开孔率（直排时开孔率 = (L / (L + t))² ×100%），相同孔径和筋宽下比圆孔的通透面积多出约27%，显著提升筛分/过滤效率。

筛分效率突出
正方孔对球形或类球形颗粒通过性好，不易卡料，分级粒度清晰，适用于高速振动筛分设备。

结构强度尚可
虽然圆孔在应力分布上更优，但方孔通过合理设计孔距和保留完整边框，仍能满足大多数轻型至中型筛分及防护需求。

视觉规整现代
正交方孔阵列呈现出简洁的工业美感，在建筑幕墙、室内隔断等装饰场景中受欢迎。

易于清洁
方孔边缘规整，无死角，可用刷子或高压水快速清理粘结物料。

典型应用领域

矿业与冶金：矿石振动筛分、煤炭分级、烧结矿筛板、铁矿球团筛网（高开孔率提升处理量）。

粮食与饲料：小麦、玉米、大豆清理筛；饲料粉碎机筛片；米糠分级筛板。

化工与塑料：塑料颗粒筛分、化肥分级、树脂粉末过滤。

环保与再生：垃圾分选筛板、废旧塑料清洗沥水板、污水处理格栅。

建筑防护：脚手架脚踏板、机械设备防护罩、重型货架层网。

农业：种子清选筛、烟叶烘干托盘、薯类淀粉筛分。

装饰：金属吊顶板、隔断屏风、楼梯踏板。

定制能力

我们支持根据您的图纸或工况要求定制：

孔径与排列：非标方孔尺寸、不等距排列、区域渐变孔径。

排列方式：直排、错排（45°或60°）、长条板左右错位排列。

板形加工：冲压成型为圆片/方片、折弯成槽型/弧形、卷焊成筒。

边缘处理：留边、倒角、攻丝、焊接边框、包胶。

表面处理：喷塑（多种颜色）、电镀锌、热镀锌、达克罗。

技术标准

产品严格执行以下标准，可提供材质证明、孔径检测报告及力学性能数据：

GB/T 3098 — 冲孔板技术条件

JB/T 7138 — 冲孔筛板（行业标准）

ISO 9001 — 质量管理体系
